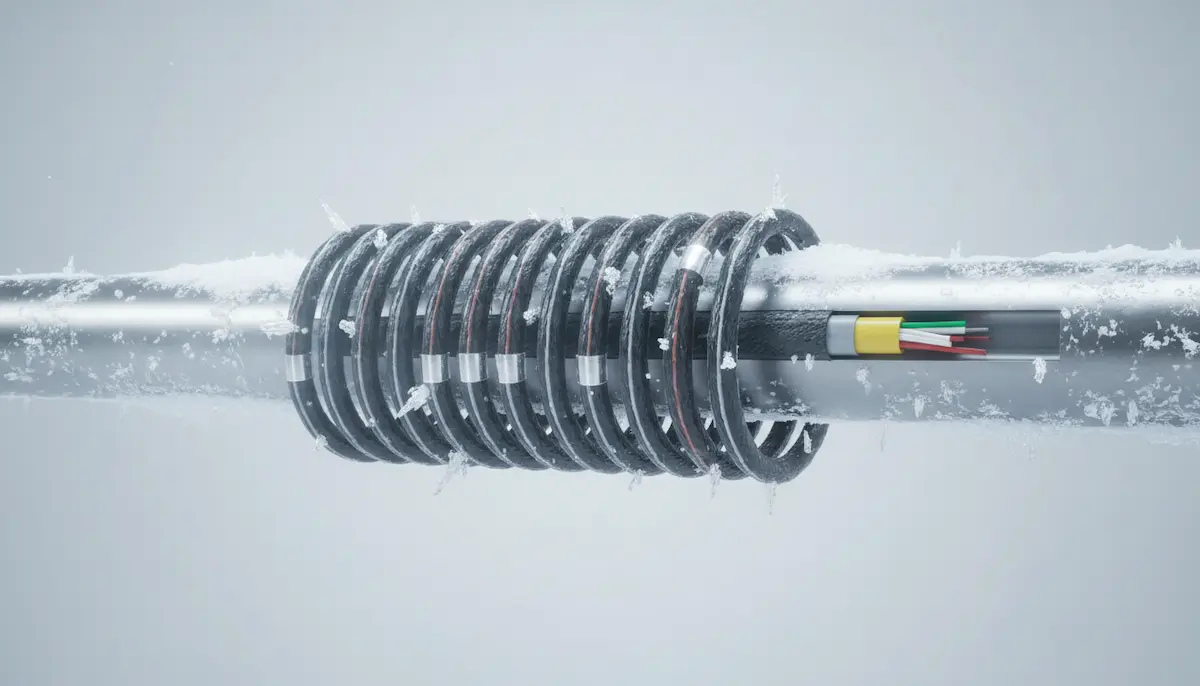

Саморегулирующий кабель — это современное решение для обогрева труб, кровли, водостоков и других объектов. Главная особенность этой технологии — способность автоматически изменять мощность нагрева в зависимости от температуры окружающей среды. Разберём принцип работы, преимущества и критерии выбора греющего саморегулирующего кабеля.
Что такое саморегулирующийся нагревательный кабель
Саморегулирующийся нагревательный кабель — это электрический проводник с полупроводниковой матрицей между двумя токопроводящими жилами. При понижении температуры сопротивление матрицы уменьшается, и кабель выделяет больше тепла. При нагреве происходит обратный процесс — тепловыделение снижается.
Конструкция кабеля
Стандартный греющий кабель состоит из следующих элементов:
- Медные токопроводящие жилы — обеспечивают подачу электроэнергии
- Полупроводниковая матрица — сердце системы, отвечает за саморегуляцию
- Внутренняя изоляция — защищает от короткого замыкания
- Экранирующая оплётка — заземление и механическая защита
- Внешняя оболочка — защита от влаги, УФ-излучения и агрессивных сред

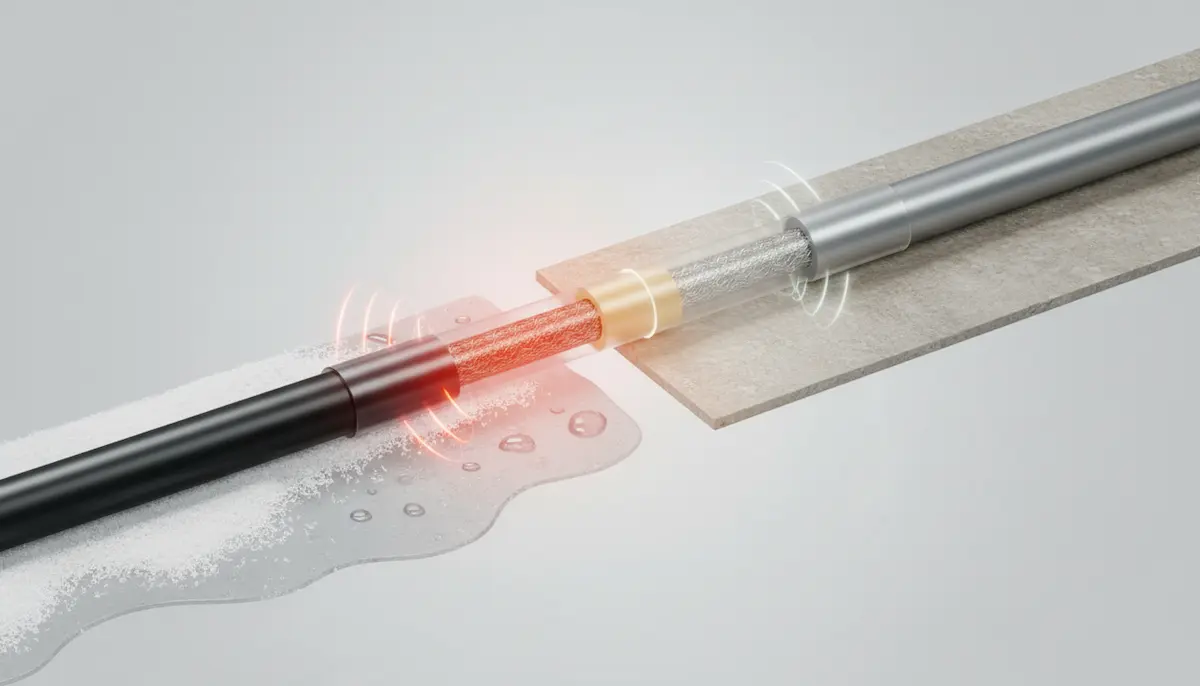

Принцип работы саморегулирующего кабеля
Полупроводниковая матрица содержит углеродные частицы в полимере. Механизм работы:
- Холодный участок → полимер сжимается → углеродные частицы сближаются → электропроводность растёт → выделяется больше тепла
- Тёплый участок → полимер расширяется → частицы отдаляются → сопротивление увеличивается → нагрев снижается
Каждый сантиметр кабеля работает независимо, адаптируясь к локальной температуре. Это исключает перегрев и экономит электроэнергию.
Сравнение саморегулирующего и резистивного кабеля
| Характеристика | Саморегулирующий кабель | Резистивный кабель |
|---|---|---|
| Мощность | Переменная (автоподстройка) | Постоянная |
| Риск перегрева | Отсутствует | Высокий при перехлёсте |
| Энергопотребление | Экономичное | Повышенное |
| Можно резать | Да, любой длины | Только заводская длина |
| Срок службы | 15–20 лет | 5–10 лет |
| Стоимость | Выше | Ниже |
| Монтаж | Простой | Требует расчёта |
| Термостат | Опционально | Обязателен |
Области применения
Греющий саморегулирующий кабель используется в различных сферах:
Обогрев труб водоснабжения
- Защита водопровода от замерзания
- Монтаж снаружи или внутри трубы
- Поддержание температуры горячей воды в системе рециркуляции
Антиобледенение кровли и водостоков
- Предотвращение образования наледи
- Защита желобов и ливневых труб
- Обогрев углов крыш и карнизных свесов
Промышленные системы
- Обогрев резервуаров и ёмкостей
- Поддержание вязкости нефтепродуктов
- Защита технологических трубопроводов
Тёплые полы
- Обогрев балконов и террас
- Подогрев ступеней и площадок
Как выбрать саморегулирующий кабель
При выборе учитывайте следующие параметры:
По мощности
| Назначение | Рекомендуемая мощность |
|---|---|
| Трубы до 40 мм (внутренний монтаж) | 10 Вт/м |
| Трубы 40–60 мм (наружный монтаж) | 16–24 Вт/м |
| Водостоки и желоба | 30–40 Вт/м |
| Кровля | 25–30 Вт/м |
| Промышленные объекты | 40–60 Вт/м |
По типу оболочки
- Полиолефин — для сухих помещений, бытовые трубы
- Фторполимер — для агрессивных сред, пищевой промышленности, внутреннего монтажа в трубах с питьевой водой
По наличию экрана
- С экраном — обязательно для заземления, защиты от механических повреждений
- Без экрана — только для сухих условий внутри помещений
Преимущества саморегулирующегося кабеля
- ✓ Безопасность — невозможен локальный перегрев
- ✓ Экономичность — потребляет энергию только там, где нужен нагрев
- ✓ Простота монтажа — режется на отрезки любой длины
- ✓ Долговечность — служит до 20 лет при правильной эксплуатации
- ✓ Универсальность — подходит для труб, кровли, резервуаров
- ✓ Автономность — работает без постоянного контроля
Особенности монтажа
Подготовка
- Очистите поверхность трубы или кровли
- Проверьте целостность изоляции кабеля
- Подготовьте комплектующие: муфты, клеммы, крепёж
Способы укладки на трубу
- Линейно — один или два кабеля вдоль трубы
- Спирально — витками с шагом 5–30 см для увеличения теплоотдачи
Важные правила
- Не допускайте перехлёста (хотя саморегулирующий кабель это выдерживает, КПД снижается)
- Используйте алюминиевый скотч для улучшения теплопередачи
- Обязательно устанавливайте теплоизоляцию поверх кабеля
- Подключайте через УЗО с током утечки 30 мА
Расчёт длины кабеля
Формула для труб при линейной укладке:
L = Lтрубы × K + запас на муфтыГде K — коэффициент (1 для труб до 40 мм, 1.5–2 для труб 50–100 мм)
Для спиральной укладки:
L = Lтрубы × (1 + шаг витка / диаметр трубы)Частые вопросы
Нужен ли терморегулятор?
Для экономии — да. Кабель саморегулируется, но полностью не отключается. Термостат отключит систему при +5°C и выше. Греющий кабель длиной до 15–20 метров допускается подключать напрямую к бытовой электросети 220В через стандартную вилку.
Можно ли использовать для питьевой воды?
Да, при наличии пищевой сертификации и фторопластовой оболочки.
Какой срок службы?
При соблюдении условий эксплуатации — 15–20 лет. Матрица постепенно теряет свойства, мощность снижается на 10–15% за 10 лет.
Можно ли подключить саморегулирующий кабель напрямую в розетку?
Да, кабель длиной до 15–20 метров можно подключать через обычную вилку в розетку 220В — это самый простой вариант для бытового использования. Для удобства мы предлагаем готовые комплекты с вилкой: достаточно размотать кабель, закрепить на трубе и включить в сеть. Для более длинных участков или промышленного применения рекомендуется подключение через терморегулятор либо полную автоматику шкаф управления с метеостанцией.
Заключение
Саморегулирующийся нагревательный кабель — оптимальное решение для защиты от замерзания водопроводных труб, обогрева кровли и промышленных систем. Благодаря автоматической регулировке мощности он безопасен, экономичен и прост в монтаже. При выборе ориентируйтесь на мощность, тип оболочки и условия эксплуатации. Правильно подобранный греющий саморегулирующий кабель прослужит более 15 лет без замены.
