Установка греющего кабеля внутри труб: как правильно ввести кабель?

22.08.2024

Укладка греющего кабеля внутри трубопровода — это эффективный способ обогрева наружных коммуникаций в зимний период. Этот метод прост в реализации, поэтому его можно выполнить самостоятельно. Однако для долговечности и безопасности системы важно использовать качественные материалы и следовать инструкции.

Подбор материалов и сборка комплекта для монтажа

Система обогрева трубопроводов включает несколько компонентов, главным из которых является греющий кабель. Он должен быть подходящей длины и характеристик для укладки внутри трубы.

Дополнительные материалы для установки:
- Комплект термоусадочных муфт;
- Тройник и сальник для ввода кабеля;
- Евровилка для подключения к сети.

Для электропитания системы:
- Организуйте отдельную линию электропитания.
- Установите автоматический выключатель и УЗО на 10 мА для безопасности.

Инструкция по монтажу греющего кабеля в трубопровод

Неправильная установка может привести к короткому замыканию и повреждению системы. Важно следовать всем этапам монтажа.

Этап 1. Подготовка кабеля
- Соедините компоненты кабеля в единую линию.
- Выполните концевую заделку: снимите изоляцию, наденьте термоусадку и прогрейте феном.

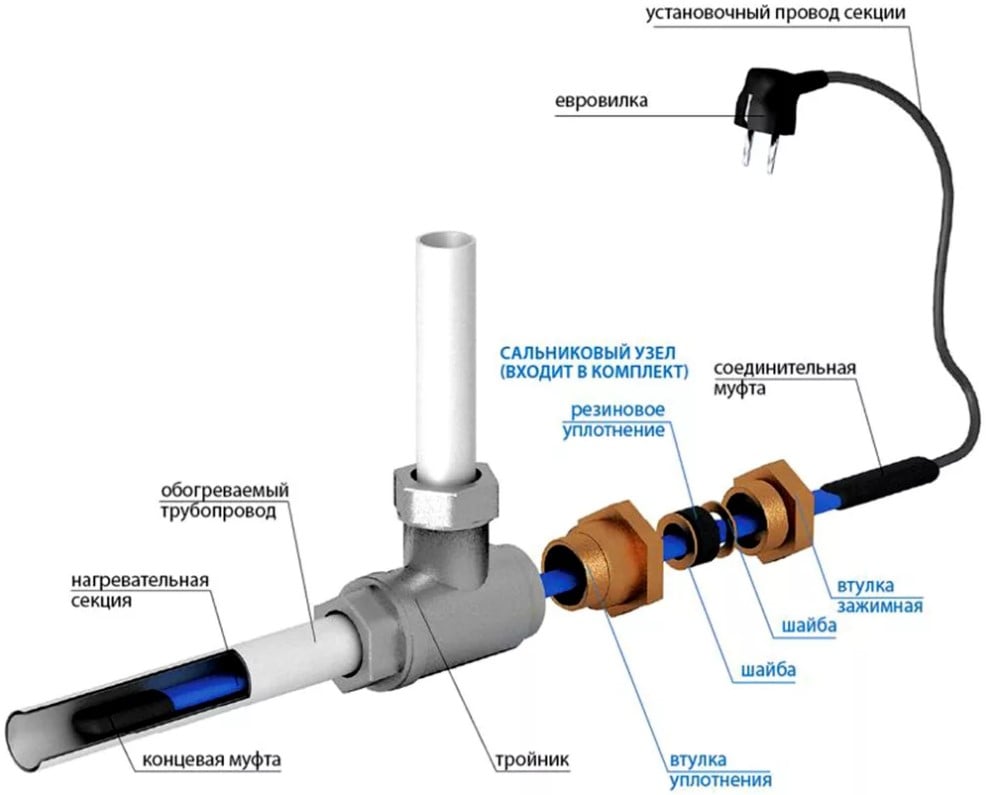

- Установите проходной комплект для герметизации ввода кабеля в трубу.
- Присоедините силовой провод и вилку: соедините жилы, наденьте термоусадочные муфты и герметизируйте соединения.

Этап 2. Укладка кабеля в трубу
- Протяните кабель через тройник на входе в трубу.
- Проложите кабель по всей длине трубы, избегая натяжения.
- Затяните втулки для герметизации ввода.

Этап 3. Подключение к электропитанию
- Подключите систему через отдельную линию с автоматическим выключателем и УЗО.
- Вставьте вилку в розетку для запуска системы.
- При использовании саморегулирующегося кабеля система автоматически регулирует подогрев.

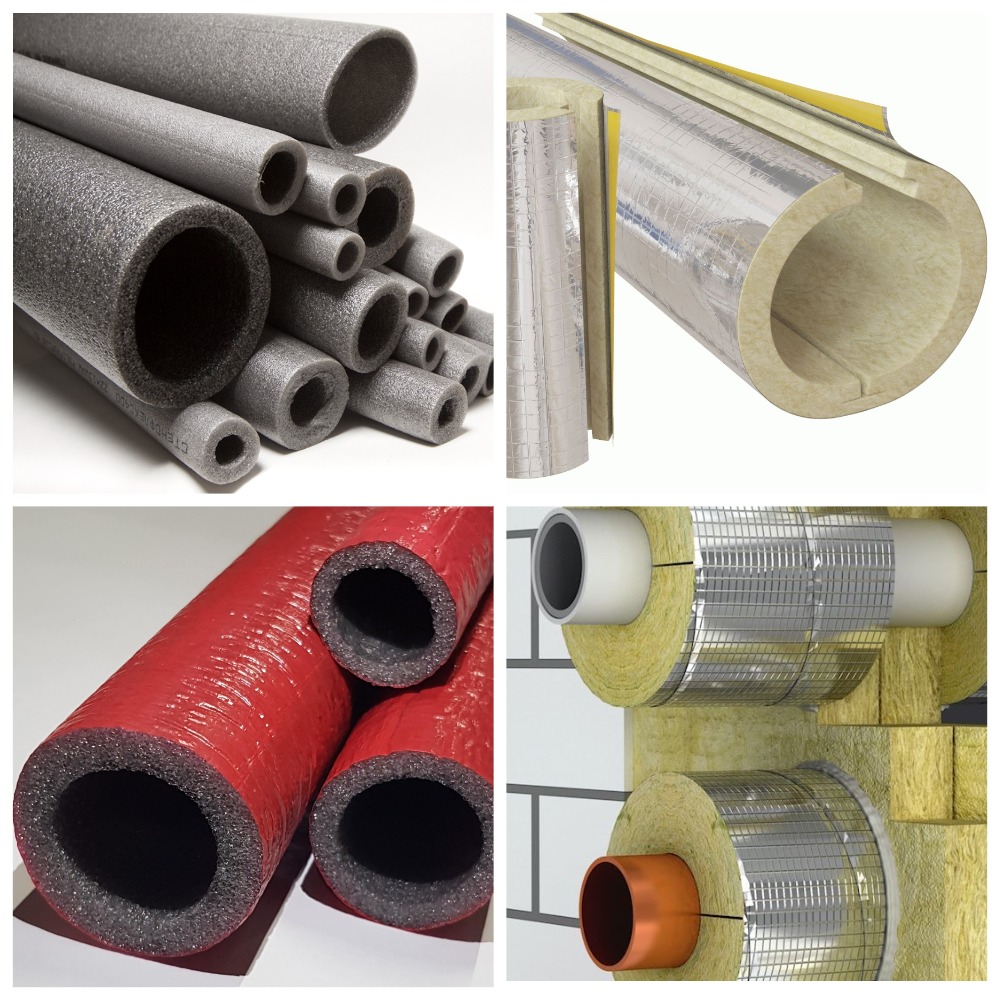

Рекомендуется утеплить трубопровод снаружи для повышения эффективности и экономии энергии.

Тщательное выполнение каждого этапа и правильный выбор компонентов обеспечат надежный и безопасный обогрев трубопроводов зимой.
